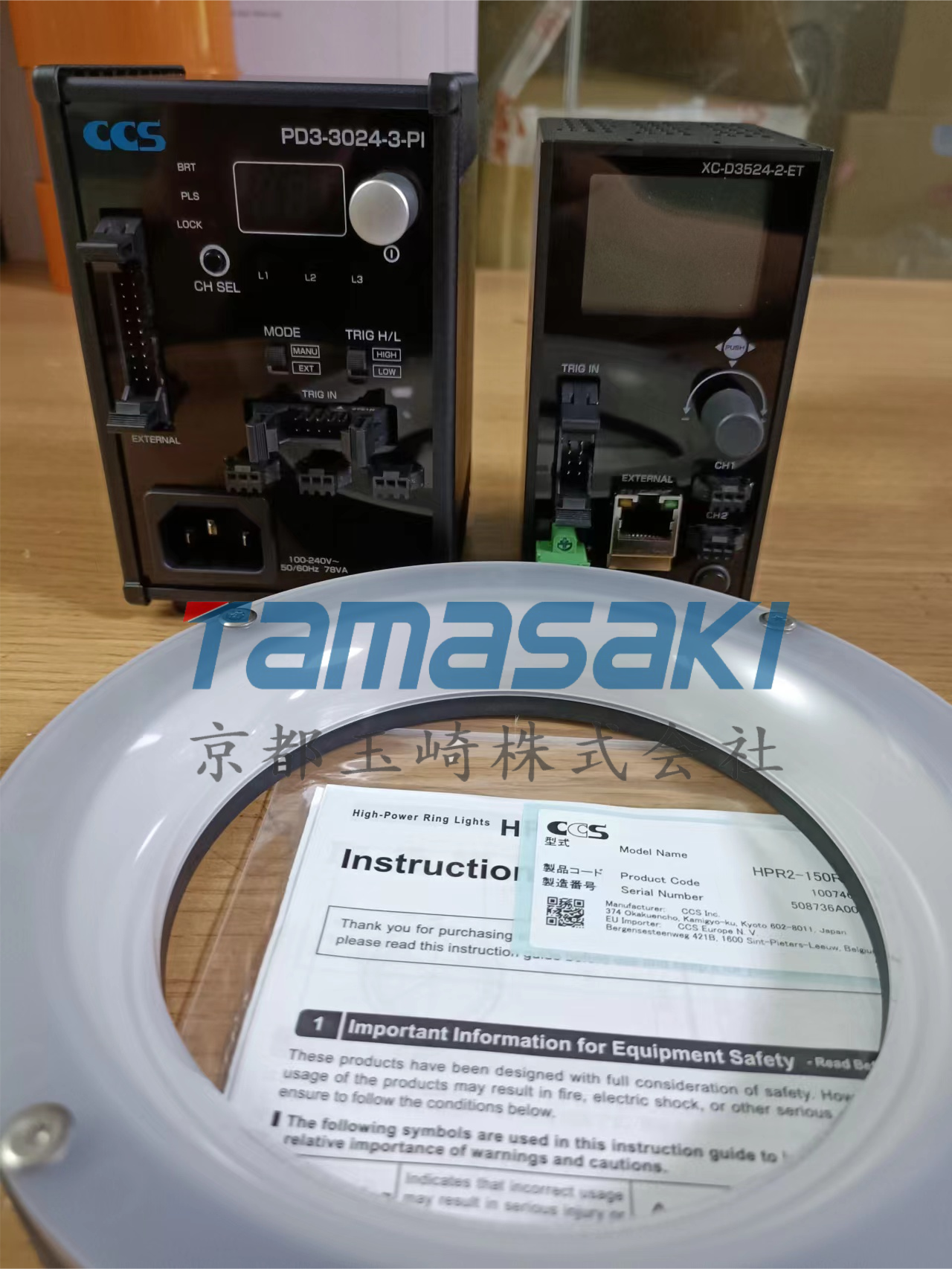

PD3-3024-3-PT-PNP
可连接24V输入LED照明的数字电源，总功耗高达28W。输入电压DC24V。宽 84 毫米 x 深 82.6 毫米 x 高 120 毫米。外控并行通讯型、外部触发信号PNP输入型。
产品详情
| 外形尺寸 | 宽 84 毫米 x 深 82.6 毫米 x 高 120 毫米 |
|---|---|
| 兼容照明（输出额定值） | DC24V输入照明 3路共28W |
| 通道数 | 3个频道 |
| 发光方式 | 稳定发光/频闪发光 |
| 驱动系统 | 恒压法 |
| 调光方式 | PWM控制和发光时间控制 |
| 脉宽调制频率 | 125kHz |
| 输入电压 | DC24V（21.6~26.4V） |
| 频率 | 50/60赫兹 |
| 能量消耗 | 最大 32W |
| 输出电压 | 直流24V |
| 输出电流 | 3ch总计1.1A |
| 调光 | 手动：256步，带前置设定开关 外部：8位输入（B0-B7）、写入脉冲（BRTWR）、CH选择（CHSEL0-CHSEL2） |
| 错误检测显示 | 数字窗口显示“OCP” |
| 错误检测输出 | NPN 晶体管输出至外部控制连接器引脚 19(OC)-20(OE) 正常时：不导通 检测到过电流输出时：连续 |
| 过流保护 | 以输出电流的 107%（最小值）运行。 按住安装开关 1 秒或再次打开电源即可恢复 。*请勿故意短路输出 +/-。 |
| 输出连接器 | SMP-03V-BC×3 |
| 外部控制连接器 | 触发输入：MIL 连接器（符合 MIL-C-83503）10 针 调光/发射模式设置：MIL 连接器（符合 MIL-C-83503）20 针 |
| 兼容标准 | CE、英国CA、RoHS |
| 工作温度和湿度 | 温度：0~40℃，湿度：20~85%RH（无凝露） |
| 储存温度和湿度 | 温度：-20~60℃，湿度：20~85%RH（无凝露） |
| 冷却方式 | 自然冷却 |
| 大量的 | 400克 |
| 材料 | 铝、树脂 |
| 配件 | 操作说明 |
