条形光源直射光

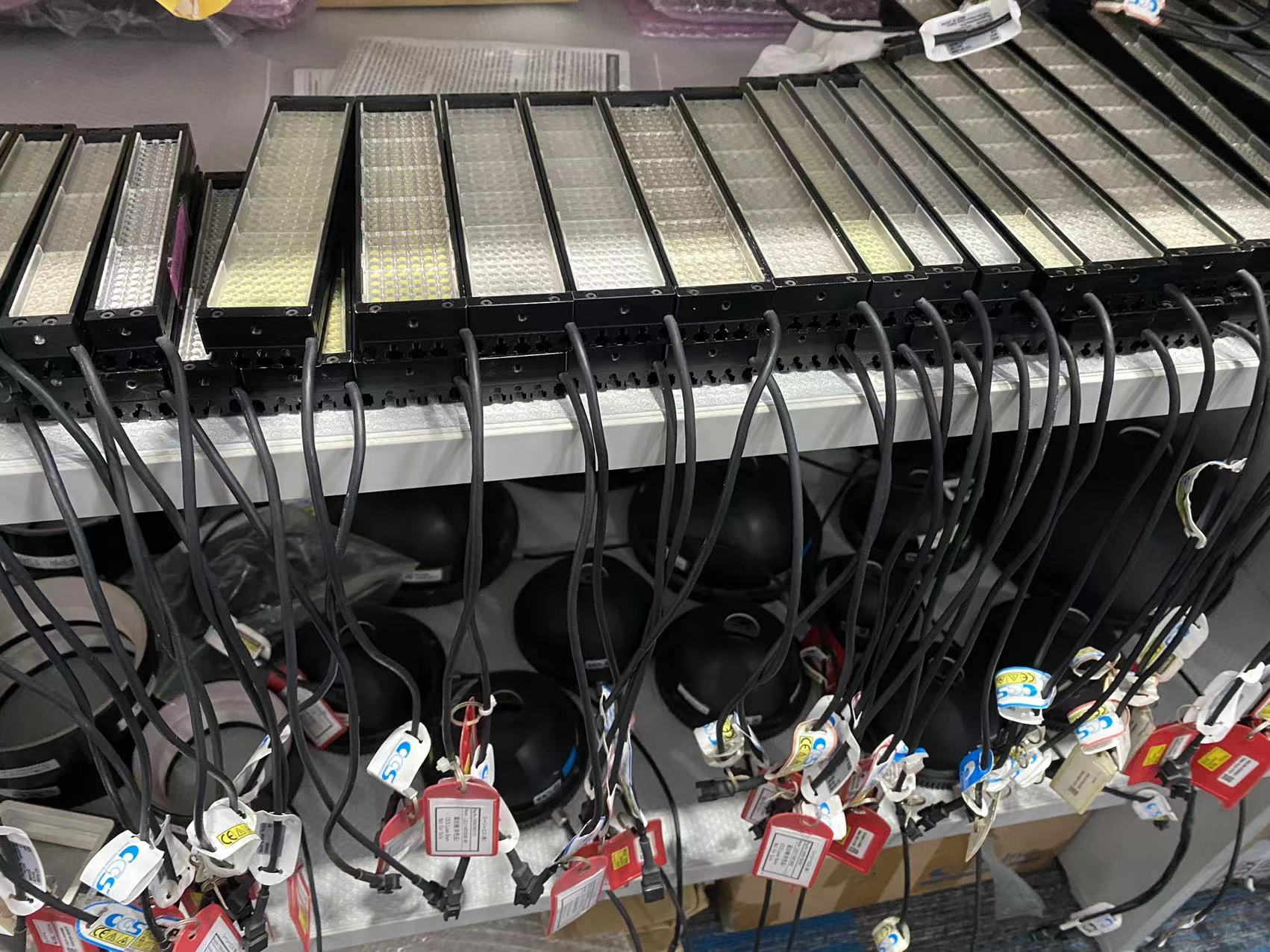

产品大图
  • 条形光源直射光
  • CCS
  • HLDL3-900X28SW-DF-W
  • 日本
  • 2-3周
  • 详情请联系京都玉崎王工13717023088

产品详细介绍



产品详细信息

LED发光颜色 红白蓝绿
峰值发光波长 860 nm(典型值)
外观尺寸 宽 1520 毫米 x 深 44 毫米 x 高 30 毫米
输入电压 24伏直流电
消耗功率 最大 147 瓦
极性, 信号 1: (+), 2: 常闭, 3: (-)
线缆长度 300毫米
外壳材质 铝合金
使用温湿度 温度:0~40℃、湿度:20%~85%RH(无凝露)
保存温湿度 温度:-20~60℃,湿度:20%~85%RH(无凝露)
冷却方式 自然风冷
输入端口 ELP-02V×2
适合规格 CE、UKCA、RoHS、REACH
IEC 62471
HLDL3-1500X28IR-DF-N:调制风险
HLDL3-1500X28IR-DF-M:低风险
HLDL3-1500X28IR-DF-W:豁免
重量 HLDL3-1500X28IR-DF-N:最大 3000 克
HLDL3-1500X28IR-DF-M:最大 3000 克
HLDL3-1500X28IR-DF-W:最大 3100 克
附属品 使用说明书
备注 *如果您想与频闪控制单元(超速型)组合使用,请咨询。
*使用两根相同长度的延长线连接灯光单元。由于电缆规格不同,使用不同长度的电缆可能会导致发光不均匀。



HLDL3系列

高功率 LED 照明 HLDL3 系列。
条形灯可进行远距离、大面积照射。
适用于大型工件、远距离照明、机器人拾取检测等多种应用。

  • 亮度比 HLDL2 系列*高 1.7 倍,支持更快的检测速度和更高的分辨率。
  • 产品阵容已扩展至 144 种型号,适用于更广泛的应用。
  • 12 种尺寸,从 150 毫米到 1800 毫米(以 150 毫米为增量)。
  • 有 4 种波长可供选择:红、白、蓝和红外。
  • 除了宽光指向性和窄光指向性之外,现在还提供中指向性类型。
  • 该外壳比目前安装在机器人手臂和检查设备上的产品更轻、更紧凑。
  • 也可以定制订单,例如不同的波长和过载。

(*宽型:HLDL2的1.1倍,窄型:1.7倍)





























特点/成像比较

丰富的阵容

发光面长度 150 至 1,800 mm(150 mm 单元、12 种尺寸)/ LED 颜色红、白、蓝、红外 / LED 颜色红、白、蓝、红外 ... 阵容中共有 144 个型号!

增加亮度

常规产品(尺寸300,白色)
窄型
约 高出1.7倍

LWD 1,000 mm 的 HLDL3-300X28SW-DF-N 和 HLDL2-300X45SW-DF-N 之间的比较。

宽型
约 1.1倍高

LWD 300 mm 的 HLDL3-300X28SW-DF-W 和 HLDL2-300X45SW-DF-W 之间的比较。

* 亮度的增加因型号而异。(这些值仅供参考,并非保证值。)

光的三种方向性

三种光指向性 窄型、中型、宽型
按类型划分的相对辐射强度分布(白色)
按类型划分的相对辐射强度分布(白色)
HLDL3-450X28SW 型的相对辐照度比较图(白色)
HLDL3-450X28SW 型的相对辐照度比较图(白色)
图形

成像对比(糕点采摘光源)

工件图像:烘焙糕点
长宽比(毫米) 窄型
HLDL3-450X28RD-DF-N
中型
HLDL3-450X28RD-DF-M
宽型
HLDL3-450X28RD-DF-W
500
快门速度:180μs

仅 FOV 的中心部分被照亮。



快门速度:550μs

比窄型照明范围更广,
但视场边缘仍然较暗。


快门速度:2000μs

整个视场内均匀照明。


1,000
快门速度:550μs

照明范围更广
,但视场边缘仍然较暗。


快门速度:2800μs

均匀照明。



快门速度:2800μs

光照量不足。


2,000
快门速度:900μs

整个视场内均匀照明。



快门速度:900μs

光照量不足。



快门速度:900μs

光照量不足。


* 更改快门速度以适应成像。可以调节快门速度以使暗图像的成像变亮。
* 视场角:380 毫米(高)x 317 毫米(垂直)

应用领域

应用领域

  • 大型工件的外观检查
  • 机器人采摘光源
  • 物流条码读取光源
  • 冲压件冲头尺寸的测量
  • 零件分类、模型混合检查
  • 检查未安装的零件

型号・产品阵容列表
