条形光源直射光
-
- 条形光源直射光
- CCS
- HLDL3-300X28SW-DF-M
- 日本
- 2-3周
详情请联系京都玉崎王工13717023088
产品详细介绍

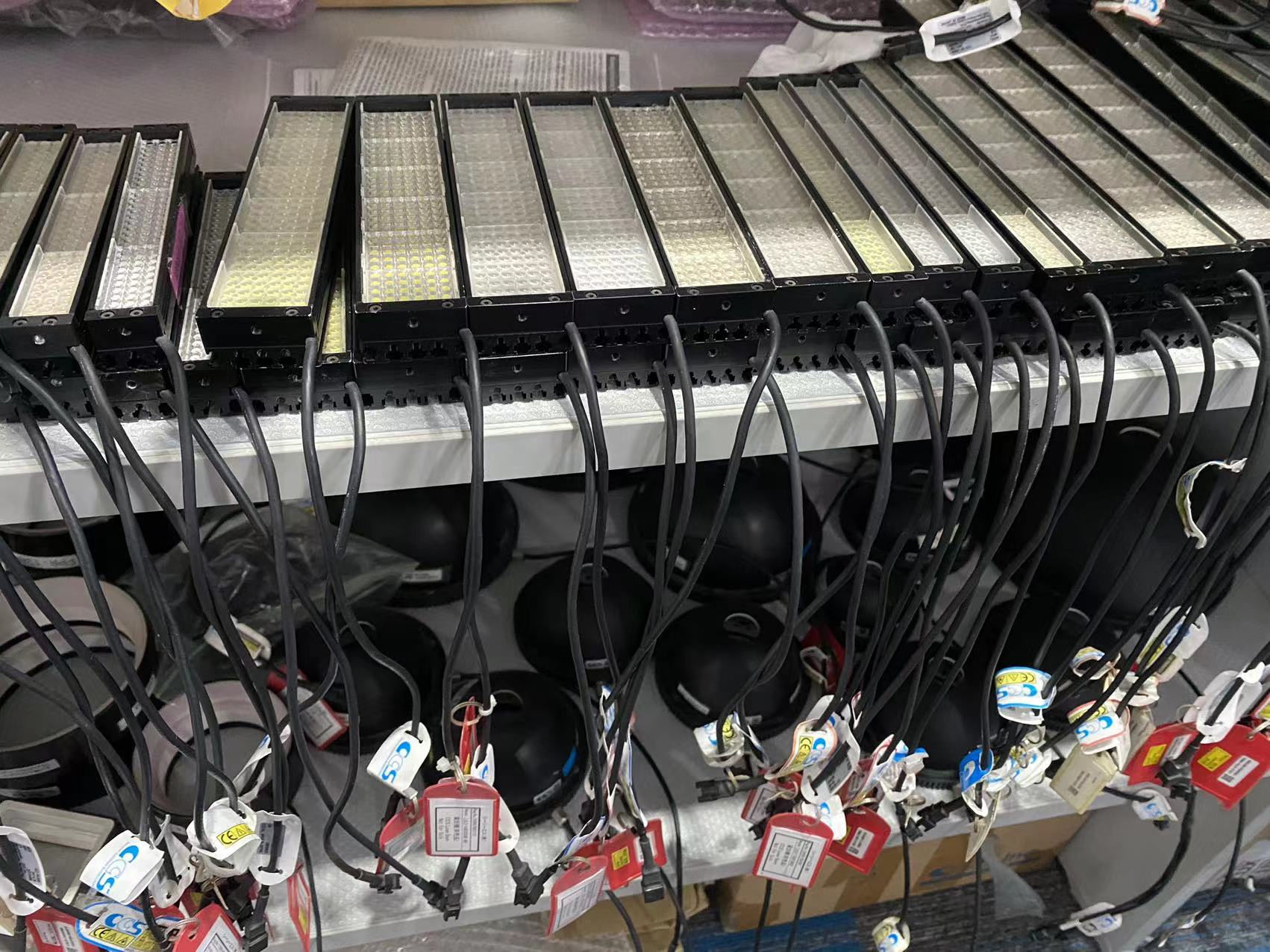

HLDL3系列
高功率 LED 照明 HLDL3 系列。
条形灯可进行远距离、大面积照射。
适用于大型工件、远距离照明、机器人拾取检测等多种应用。
- 亮度比 HLDL2 系列*高 1.7 倍，支持更快的检测速度和更高的分辨率。
- 产品阵容已扩展至 144 种型号，适用于更广泛的应用。
- 12 种尺寸，从 150 毫米到 1800 毫米（以 150 毫米为增量）。
- 有 4 种波长可供选择：红、白、蓝和红外。
- 除了宽光指向性和窄光指向性之外，现在还提供中指向性类型。
- 该外壳比目前安装在机器人手臂和检查设备上的产品更轻、更紧凑。
- 也可以定制订单，例如不同的波长和过载。
（*宽型：HLDL2的1.1倍，窄型：1.7倍）
特点/成像比较
丰富的阵容
增加亮度
常规产品（尺寸300，白色）
窄型
约 高出1.7倍
LWD 1,000 mm 的 HLDL3-300X28SW-DF-N 和 HLDL2-300X45SW-DF-N 之间的比较。
宽型
约 1.1倍高
LWD 300 mm 的 HLDL3-300X28SW-DF-W 和 HLDL2-300X45SW-DF-W 之间的比较。
* 亮度的增加因型号而异。（这些值仅供参考，并非保证值。）
光的三种方向性
按类型划分的相对辐射强度分布（白色）
HLDL3-450X28SW 型的相对辐照度比较图（白色）
成像对比（糕点采摘光源）
工件图像：烘焙糕点
| 长宽比(毫米) | 窄型 HLDL3-450X28RD-DF-N |
中型 HLDL3-450X28RD-DF-M |
宽型 HLDL3-450X28RD-DF-W |
|---|---|---|---|
| 500 |  快门速度：180μs 仅 FOV 的中心部分被照亮。 |
 快门速度：550μs 比窄型照明范围更广， |
 快门速度：2000μs 整个视场内均匀照明。 |
| 1,000 |  快门速度：550μs 照明范围更广 |
 快门速度：2800μs 均匀照明。 |
 快门速度：2800μs 光照量不足。 |
| 2,000 |  快门速度：900μs 整个视场内均匀照明。 |
 快门速度：900μs 光照量不足。 |
 快门速度：900μs 光照量不足。 |
* 更改快门速度以适应成像。可以调节快门速度以使暗图像的成像变亮。
* 视场角：380 毫米（高）x 317 毫米（垂直）
应用领域
- 大型工件的外观检查
- 机器人采摘光源
- 物流条码读取光源
- 冲压件冲头尺寸的测量
- 零件分类、模型混合检查
- 检查未安装的零件
产品详细信息
| LED发光颜色 | 红白蓝绿 |
|---|---|
| 峰值发光波长 | 625 nm（典型值） |
| 外观尺寸 | 宽 170 毫米 x 深 44 毫米 x 高 30 毫米 |
| 输入电压 | 24伏直流电 |
| 消耗功率 | 最大 15 瓦 |
| 极性, 信号 | 1: (+), 2: 常闭, 3: (-) |
| 线缆长度 | 300毫米 |
| 外壳材质 | 铝合金 |
| 使用温湿度 | 温度：0～40℃、湿度：20%～85%RH（无凝露） |
| 保存温湿度 | 温度：-20～60℃，湿度：20%～85%RH（无凝露） |
| 冷却方式 | 自然风冷 |
| 输入端口 | SMR-03V-B |
| 适合规格 | CE、UKCA、RoHS、REACH IEC 62471 HLDL3-150X28RD-DF-N：低风险 HLDL3-150X28RD-DF-M：低风险 HLDL3-150X28RD-DF-W：豁免 |
| 重量 | HLDL3-150X28RD-DF-N：最大 350 克 HLDL3-150X28RD-DF-M：最大 350 克 HLDL3-150X28RD-DF-W：最大 370 克 |
| 附属品 | 使用说明书 |
| 注意事项 | 分支电缆与电源的组合示例 FCB-W 系列：PD3-5024 型、PD3-10024 型 FCB-F 系列：PD3-10024 型 *额定容量 PD3-5024 型时，46W 以下 PD3-10024 型时，60W每个连接器或更少 |
