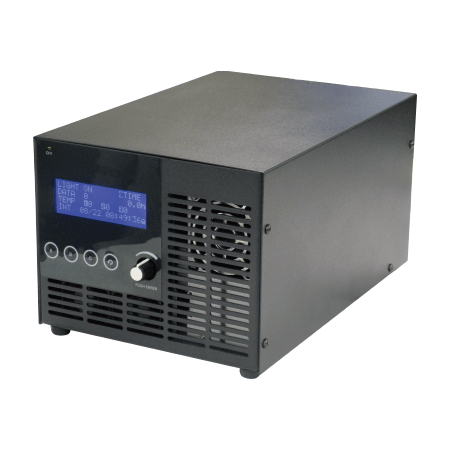

LN-GA 和 LN-HA 系列专用电源

PSCC-J1A-nnn48-0401/0402

LN-GA 和 LN-HA 系列专用电源

• 恒流电源系统。
• 光强度可通过数字设置设置为 256 或 1000 级。
• 通过并行提供外部光强度控制。
  RS-232C 和以太网通信。
• 检测LED烧毁、LED过热、电源单元过热、控制单元风扇停止、LED电源电压异常等错误。
• 可根据照明输出容量选择（nnn = 300、600、10C、15C）。
  请参阅“连接图(LN-GA/LN-HA)”。

规格



LN-G系列		PSCC-J1A-30048-0401	PSCC-J1A-60048-0401	PSCC-J1A-10C48-0401	PSCC-J1A-15C48-0401
LN-H系列		PSCC-J1A-30048-0402	PSCC-J1A-60048-0402	PSCC-J1A-10C48-0402	PSCC-J1A-15C48-0402
驱动方式		恒流系统
光强控制方式		数字设定
通道数		1通道
输出电压（额定）		24 至 48 伏直流电
输出电流（额定）		400 mA/块
输出能力	光	231 瓦	480W	807 瓦	1152 瓦
	扇子	20W	70W	70W	110W
输出连接器		金属连接器 （12 针）x 2 个。*	金属连接器 （37 针）x 2 个。	金属连接器 （37 针）x 4 个。	金属连接器 （37 针）x 4 个。
电源电压（额定）		100 至 240 VAC，50/60 Hz/td>
最大块数		12块	25块	42块	60块
功耗（参考值）		480伏安	960伏安	1540伏安	2200伏安
冷却方式		控制单元内采用风扇强制风冷
外部控制方式： 连接器名称及格式		并行通信：D-sub15P 连接器（M2.6 螺钉）、 RS232C 通信：D-sub9P 连接器（#4-40 螺钉）、 以太网通信：LAN 连接器/RJ45
外部光 强度控制		并行通信：全部强度控制数据、 RS232C通信：全部强度控制数据和配光数据、 以太网通信：全部强度控制数据和配光数据
外部开/关		通过并行通讯光电耦合器输入。 RS232C 或以太网通信模式下的连接器或命令通信
符合标准		CE、UKCA、RoHS、REACH
重量		4.0公斤	5.4公斤	8.4公斤	9.4公斤

* 温度传感器（5 针）和风扇（2 针）各有单独的连接器。
* LN-GA系列（型号末尾：0401） * LN-HA系列（型号末尾：0402）

连接图(LN-GA)





型号名称	光缆连接	延长线	控制单元
LN-GA-100△-FN	2针风扇连接器 5针温度传感器连接器 12针金属连接器	FCB-A-□-SM2 FCB-A-□-SM5 FCB-A-□-ME12	PSCC-J1A-30048-0401
LN-GA-200△-FN LN-GA-300△-FN	2针风扇连接器 5针温度传感器连接器 12针金属连接器×2	FCB-A-□-SM2 FCB-A-□-SM5 FCB-A-□-ME12×2
LN-GA-400△-FN LN-GA-500△-FN LN-GA-600△-FN	37针金属连接器×2	FCB-A-□-ME37×2	PSCC-J1A-60048-0401
LN-GA-700△-FN			PSCC-J1A-10C48-0401
LN-GA-800△-FN LN-GA-900△-FN LN-GA-1000△-FN	37针金属连接器×3	FCB-A-□-ME37×3
LN-GA-1100△-FN	37针金属连接器×3	FCB-A-□-ME37×3	PSCC-J1A-15C48-0401
LN-GA-1200△-FN LN-GA-1300△-FN LN-GA-1400△-FN LN-GA-1500△-FN	37针金属连接器 x 4	FCB-A-□-ME37×4
LN-GA-1600△-FN LN-GA-1700△-FN LN-GA-1800△-FN	37针金属连接器 x 5	FCB-A-□-ME37×5	PSCC-J1A-10C48-0401×2
LN-GA-1900△-FN LN-GA-2000△-FN	37针金属连接器 x 6	FCB-A-□-ME37×6
LN-GA-2100△-FN LN-GA-2200△-FN	37针金属连接器 x 6	FCB-A-□-ME37×6	PSCC-J1A-15C48-0401×2
LN-GA-2300△-FN LN-GA-2400△-FN LN-GA-2500△-FN LN-GA-2600△-FN	37 针金属连接器 x 7	FCB-A-□-ME37×7
LN-GA-2700△-FN LN-GA-2800△-FN LN-GA-2900△-FN LN-GA-3000△-FN	37 针金属连接器 x 8	FCB-A-□-ME37×8
