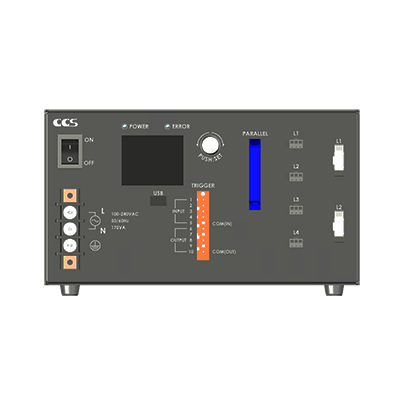

数字电源控制器
-
- 数字电源控制器
- CCS
- PD4-6024-2-P
- 日本
- 2-3周
产品详细介绍
搭载丰富的光源控制功能
追求生产现场易用性的数字电源「PD4系列」
搭载顺序控制及PLCCOM通信功能适用于复杂FA环境的全新标准机型闪亮登场
PLCCOM通信的规格
| 支持MC协议的PLC | 支持FINS命令的PLC |
|---|---|
| ●设备：数字寄存器 ●协议：MELSEC-Q系列的MC协议 ●帧：3E帧 ●发送代码：二进制 ●传输：TCP或UDP |
●I/O存储器：DM区 ●协议：FINS命令 ●发送代码：二进制 ●传输：TCP或UDP ●FINS节点地址： TCP设定时为PLC自动分配的地址， UDP设定时为本产品的IP地址的第4八位字节 （例如，IP地址192.168.0.123时为123） |
详情请参照操作手册P.33的“PLCCOM通信概要”。
USB通信
搭载USB端口(Mini-B)，可在连接外部控制设备的状态下与PC进行数据通信
可通过USB通信进行各种设定及动作验证。
USB线缆请使用带有Ferrite Core的专用线缆。
■USB连接示意图
选件
线缆件(另售)
PD4专用AC线缆
ACC-JIS-125-7-M4-2
AC电线为日本国内AC100-120V专用。
"包括末尾没有“-NC”的型号。
示例：PD4-6024-4-E-NC（不包括此交流电缆）
PD4-6024-4-E（包含此 AC 电缆）
并行通信用线缆（型号：EXCB2-FX40-3）
通过并行通信进行外部控制时使用。
电源适配器件(另售)
使用电源适配器，可以连接HLV3系列
光源与电源适配器对应表（例）
| 光源型号 | 发光颜色 | 电源适配器型号（特殊定制品） | ||||
|---|---|---|---|---|---|---|
| HLV3-14 | RD | SW | BL | GR | - | 型号：RB-82-24-15SP (光量：0.9倍、消耗功率：7.3W※1) |
| HLV3-22-1 HLV3-22-1C |
RD | SW | BL | GR | - | 型号：RB-56-24 (光量：0.8倍、消耗功率：11W※1) |
| HLV3-22-2 HLV3-22-2C |
RD | SW | BL | GR | - | 型号：RB-56-24 (光量：0.8倍、消耗功率：18W※1) |
| HLV3-22-4S HLV3-22-4M HLV3-22-4C HLV3-22-NR-4 |
RD | SW | BL | GR | - | 型号：RB-56-24 (光量：0.7倍、消耗功率：25W※1) |
| HLV3-22IR860 | - | - | - | - | IR | |
特点
顺序控制
搭载顺序控制功能，可以进行任意模式发光
最多可设定16步亮灯输入，以任意模式发光。
例如，通过条形光源进行4个方向的照射、使用分割发光光源时，
可保存各通道的发光模式，通过触发输入进行点亮、熄灭的切换。
触发动作模式设定值不同时的不同光源动作
最多可设定16步亮灯输入。
对于1次触发，可进行多步或1步序列动作。
触发动作模式设定为 : 1次触发1步序列动作”时
触发动作模式设定为 : 1次触发N步序列动作”时
顺序控制应用例
使用光度立体法成像
从多个方向对工件进行照射，拍摄各个方向的图像。根据各成像
根据各成像图像的差别，可提取凹凸信息，生成去除花纹的图像。
菜单设定功能
光源设定参数最多可保存8个
通过事先输入各通道调光值等与检查相应的参数设定，只需调出菜单即可轻松变更设定。
