京都玉崎日本CCS机器视觉LED照明光源厂家指定代理，光源的用途不同！
1.选择光源的角度
根据期望的图像效果，选择不同入射角度的光源。高角度照射，图像整体较亮，适合表面不反光物体；低角度照射，图像背景为黑，特征为白，可以突出被测物轮廓及表面凹凸变化；多角度照射，图像整体效果较柔和，适合曲面物体检测；背光照射，图像效果为黑白分明的被测物轮廓，常用于尺寸测量；同轴光照射，图像效果为明亮背景上的黑色特征，用于反光厉害的平面物体检测。不同角度光源的示意图如下：
1. 选择光源的颜色
考虑光源颜色和背景颜色，使用与被测物同色系的光会使图像变亮(如：红光使红色物体更亮)；使用与被测物相反色系的光会使图像变暗(如：红光使蓝色物体更暗)。
不同颜色光源效果示例：
|
彩**** |
红光效果 |
绿光效果 |
蓝光效果 |
波长越长，穿透能力越强；波长越短，扩散能力越强。红外的穿透能力强，适合检测透光性差的物体，如棕色口服液杂质检测。紫外对表面的细微特征敏感，适合检测对比不够明显的地方，如食用油瓶上的文字检测。
1. 选择光源的形状和尺寸
主要分为圆形、方形和条形。通常情况下选用与被测物体形状相同的光源，最终光源形状以测试效果为准。光源的尺寸选择，要求保障整个视野内光线均匀，略大于视野为佳。
2. 选择是否用漫射光源
如被测物体表面反光，最好选用漫反射光源。多角度的漫射照明使得被测物表面整体亮度均匀，图像背景柔和，检测特征不受背景干扰。
器视觉环形光源机器视觉环形光源机器视觉环形光源机器视觉环形光源机器视觉环形光源

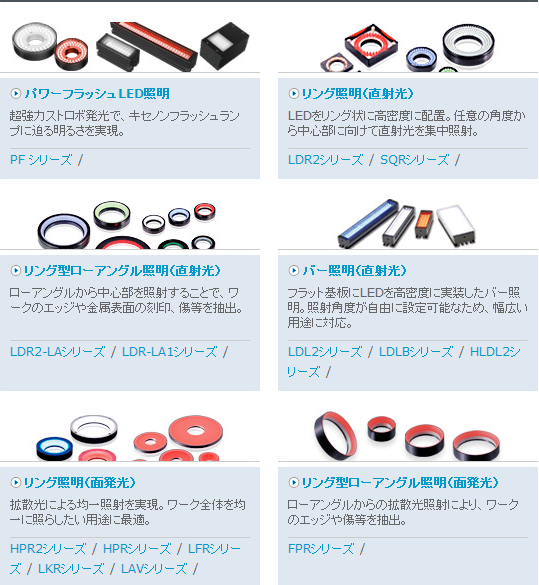

LDR2系列环形光源
采用柔性基板，可创造出任意角度，从高密度分布的LED处，将直射光向中心部集中进行照射。
|
LED发光色 |
外型尺寸 |
|
|
红色 |
外径φ32mm、内径φ10mm、高16mm |
|
|
白色 |
外径φ32mm、内径φ10mm、高16mm |
|
|
蓝色 |
外径φ32mm、内径φ10mm、高16mm |
|
|
绿色 |
外径φ32mm、内径φ10mm、高16mm |
|
|
红色 |
外径φ42mm、内径φ18mm、高18mm |
|
|
白色 |
外径φ42mm、内径φ18mm、高18mm |
|
|
蓝色 |
外径φ42mm、内径φ18mm、高18mm |
|
|
绿色 |
外径φ42mm、内径φ18mm、高18mm |
|
|
红色 |
外径Φ50 mm、内径φ28mm、高16mm |
|
|
红色 |
外径Φ50 mm、内径φ28mm、高16mm |
|
|
白色 |
外径Φ50 mm、内径φ28mm、高16mm |
|
|
蓝色 |
外径Φ50 mm、内径φ28mm、高16mm |
|
|
绿色 |
外径Φ50 mm、内径φ28mm、高16mm |
|
|
红色 |
外径φ70mm、内径φ35mm、高22mm |
|
|
红色 |
外径φ70mm、内径φ35mm、高22mm |
|
|
白色 |
外径φ70mm、内径φ35mm、高27mm |
|
|
蓝色 |
外径φ70mm、内径φ35mm、高27mm |
|
|
绿色 |
外径φ70mm、内径φ35mm、高27mm |
|
|
红色 |
外径Φ90 mm、内径Φ50 mm、高20mm |
|
|
红色 |
外径Φ90 mm、内径Φ50 mm、高20mm |
|
|
白色 |
外径Φ90 mm、内径Φ50 mm、高20mm |
|
|
蓝色 |
外径Φ90 mm、内径Φ50 mm、高20mm |
|
|
绿色 |
外径Φ90 mm、内径Φ50 mm、高20mm |
|
|
红色 |
外径Φ90 mm、内径Φ30 mm、高20mm |
|
|
白色 |
外径Φ90 mm、内径Φ30 mm、高20mm |
|
|
蓝色 |
外径Φ90 mm、内径Φ30 mm、高20mm |
|
|
绿色 |
外径Φ90 mm、内径Φ30 mm、高20mm |
|
|
红色 |
外径φ120mm、内径φ60mm、高31.5mm |
|
|
白色 |
外径φ120mm、内径φ60mm、高31.5mm |
|
|
蓝色 |
外径φ120mm、内径φ60mm、高31.5mm |
|
|
绿色 |
外径φ120mm、内径φ60mm、高31.5mm |
